TeSys

TeSys D

Kontaktör

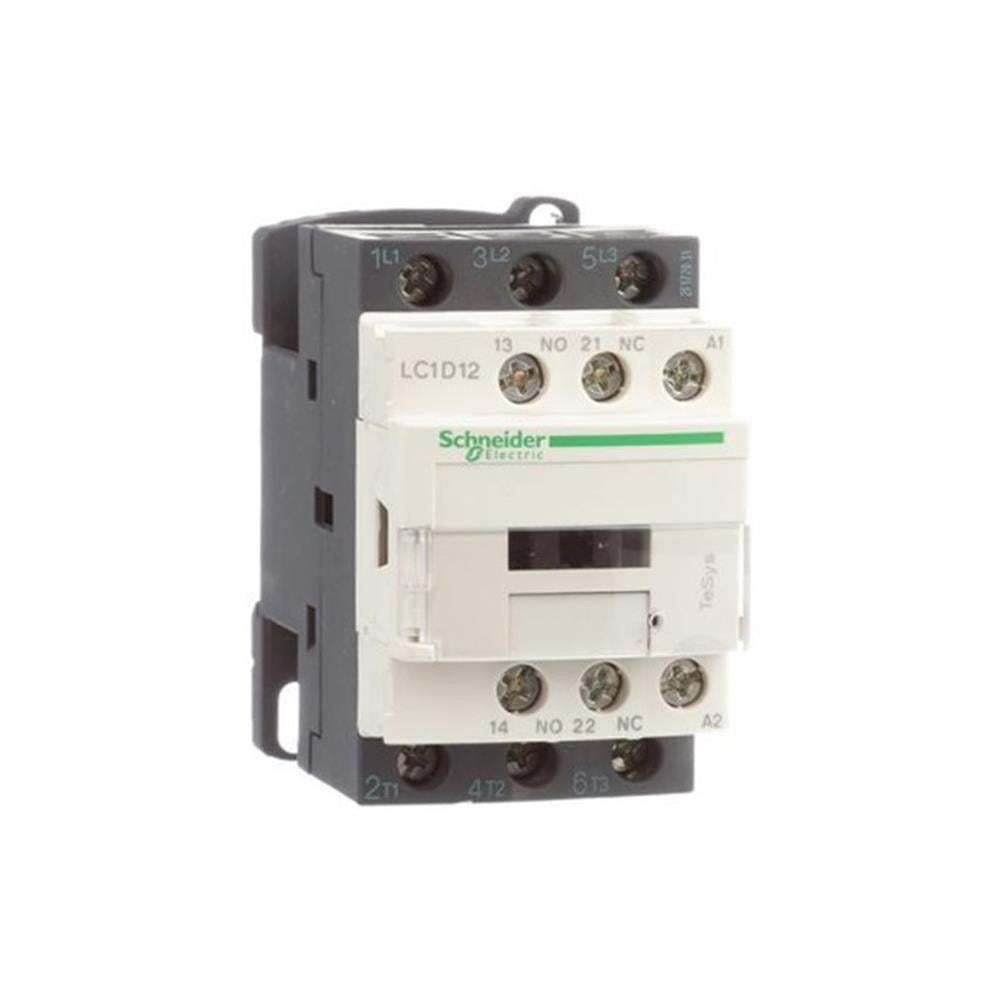

LC1D

Motor kontrol
Direnç yükü

AC-1
AC-3
AC-4

3P

3 NA

<= 300 V DC için güç devresi
<= 690 V AC 25...400 Hz için güç devresi

12 A (<= 60 °C) -de <= 440 V AC AC-3 için güç devresi
25 A (<= 60 °C) -de <= 440 V AC AC-1 için güç devresi

7.5 kW at 500 V AC 50/60 Hz AC-3
7.5 kW at 660...690 V AC 50/60 Hz AC-3
5.5 kW at 380...400 V AC 50/60 Hz AC-3
5.5 kW at 415...440 V AC 50/60 Hz AC-3
3 kW at 220...230 V AC 50/60 Hz AC-3
3.7 kW at 400 V AC 50/60 Hz AC-4

2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
0.5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar

AC 50/60 Hz

220 V AC 50/60 Hz

1 NA + 1 NK

6 kV 'e uygunIEC 60947

III

25 A -de <= 60 °C için güç devresi
10 A -de <= 60 °C için sinyalleme devresi

250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1

250 A -de 440 V için güç devresi 'e uygunIEC 60947

105 A <= 40 °C 10 s güç devresi
210 A <= 40 °C 1 s güç devresi
30 A <= 40 °C 10 min güç devresi
61 A <= 40 °C 1 min güç devresi
100 A 1 s sinyalleme devresi
120 A 500 ms sinyalleme devresi
140 A 100 ms sinyalleme devresi

25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1

2,5 mOhm -de 50 Hz - Ith 25 A için güç devresi

600 V için güç devresi sertifikalar CSA
600 V için güç devresi sertifikalar UL
690 V için güç devresi 'e uygunIEC 60947-4-1
690 V için sinyalleme devresi 'e uygunIEC 60947-1
600 V için sinyalleme devresi sertifikalar CSA
600 V için sinyalleme devresi sertifikalar UL

2 Mcycles 12 A AC-3 Ue'de <= 440 V
0,8 Mdöngü 25 A AC-1 Ue'de <= 440 V

0,36 W AC-3
1,56 W AC-1

Ile

Plaka
Ray

CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508

BV
CCC
CSA
DNV
GL
GOST
LROS (Lloyds register of shipping)
RINA
UL

Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu
Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - ile kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu
Kontrol devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: esnek - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...2.5 mm² - kablo sertligi: esnek - ile kablo ucu
Güç devresi : vida kelepçesi terminalleri 1 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu
Güç devresi : vida kelepçesi terminalleri 2 kablo(lar) 1...4 mm² - kablo sertligi: katı - olmadan kablo ucu

Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi : 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2

4...19 msn açma
12...22 msn kapama

B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1

15 Mcycles

3600 cyc/h -de <= 60 °C
